Fグループ電子工作講座

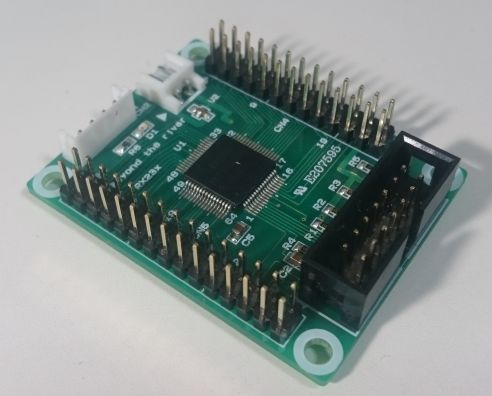

ＲＸ２２０マイコンボード開発セットの基板の準備ができたらPC側の開発環境を準備します。

rx220のプログラム開発にはＲＸ２２０マイコンボード開発セットの他に
・WindowsPC(＋CDドライブ※開発ソフトインストール時)
・5V電源(3V可)
・USB-RS232C変換器
が必要になります。

COMポートの準備

とりあえずUSB-RS232C変換器の準備をしておきます。
今回は秋月で販売しているFT232 USB－シリアル変換ケーブル VE488を使用します。
私の環境の場合変換器をPCへUSB接続するだけで勝手にドライバーが設定されました。
必要に応じて付属のドライバCDを使用してください。

ドライバー設定の際にこれ系の画面が出てきたら

「コンピューターを参照してドライバーソフトウェアを検索」

ＲＸ２２０マイコンボード開発セットを使うためには、付属の部品を半田付けする必要があります。
「RX220　まず、初めに！」等の付属ＣＤの取扱説明書だと半田付けが完了している事が前提となっており、半田付けに関する説明がありません。

組立に必要なもの
・カッターナイフ
・カッターマット(相当品)
・半田ゴテ
・はんだ

マイコンを動かす時に必要なもの
・5V電源(3V可)

開発に必要なもの
・WindowsPC(＋CDドライブ)
・USB-RS232C変換器

秋月電子にてSH7125ベースボードの販売が終了してしまったため、マイコンを始めたい方向けに別の教材を選定します。

選定基準は
・開発環境が付いてくる
・取扱い説明書が付いてくる
・完成した周辺回路がついてくる
・マイコンで良く使う機能標準装備
・周辺回路が複雑なものは不可(マイコン基板を理解しやすいように)
・参考資料が豊富
・秋月電子で販売している(他の部品も一緒に買いやすい)
とします

ベースボードから卒業し、CPUボード単体で起動できるように周辺回路を設計します。
前々から書かないといけないなと思っていた内容です。
CPUボードだけで、起動できないと……。先生が安心して……、引退できないんだ！

今まではCPUボードとベースボードを接続した状態で使用していました。
装置の小型化を目指すにはベースボード無してCPUボードを動かす必要があります。
しかし、sh7125CPUボードは単体で電源を入れただけでは正しく動きません。
CPUボードを動かすためにはベースボードに搭載された回路を一部自分で作成する必要があります。

単体で動かすには最低限パワーオンリセット回路と動作モード切替回路が必要です。
また、RS232Cによるシリアル通信を行うためには電圧変換ICを搭載し、


ベースボード先生への別れを惜しみつつ周辺回路を作成しましょう。

非常に残念なお知らせがあります。

rx220に浮気している間に秋月電子にてsh7125ベースボードの販売が終了しました。
秋月電子に問い合わせてみましたが再販の予定は無いそうです。
リニューアルして再販してくれないかと期待しているのですがちょっと難しそうです。

8年前にマイコンを勉強し直そうと思った時に使い始めて以来色々な実験に使用してきました。
マイコンを扱える人を増やすためにグループ内の勉強会でも使用し、教材として絶大な能力を発揮していました。もちろんこのブログの開設もsh7125ベースボードの存在があったからです。

sh7125のCPUボード単体は未だ販売を続けていますが、CPUボードのみを買ってマイコンの勉強を始めるのはかなり難易度が高くなります。
非常に残念ではありますが、当ブログではマイコン技術普及のため以降ＲＸ２２０マイコンボード開発セットを主に扱っていきたいと思います。

sh7125ベースボード先生お疲れさまでした。
